Zašto je CNC glodanje pametan izbor za male{0}}serijske prototipove medicinskih uređaja?

Imate samo dizajn i trebate 5-20 stvarnih dijelova koji se mogu sastaviti, podvrgnuti funkcionalnim testovima i pokazati liječnicima ili investitorima. Alati za kalupe preskupi su kada se dizajn još uvijek mijenja. 3D-tiskanim dijelovima često nedostaje čvrstoća i kvaliteta površine potrebna za smisleno testiranje. U tim je situacijama CNC glodanje za prototipove medicinskih uređaja obično najpraktičnija opcija. Daje vam proizvodne-materijale, pouzdane tolerancije i čiste površine bez visokih početnih troškova kalupa, što ga čini posebno prikladnim za ranu-fazu medicinskog rada.

Medicinski prototipovi imaju strože zahtjeve od većine industrijskih dijelova. Kritične značajke često zahtijevaju tolerancije u desecima mikrona kako bi komponente ispravno pristajale, brtvile ili se pomicale. Materijali moraju biti biokompatibilni ili barem reprezentativni za konačnu proizvodnu razinu-obično implantat-titan, nehrđajući čelik 316L ili medicinski PEEK. Površine također moraju biti dovoljno čiste za sterilizaciju ili kliničku procjenu.

U isto vrijeme, mala količina prototipova medicinskih uređaja je stvarnost tijekom razvoja. Dizajni se nastavljaju razvijati nakon testova, studija upotrebljivosti ili povratnih informacija kliničara. Opredjeljenje za-alate za kalupe ovako rano rijetko ima smisla; jedna revizija kalupa može izbrisati mjesece rasporeda i proračuna. Većina uređaja klase II prolazi kroz nekoliko krugova prototipa prije zamrzavanja dizajna, a ukupni troškovi razvoja često se penju u stotine tisuća ili više. Sposobnost proizvodnje preciznih malih serija brzo postaje prava prednost.

To je upravo ono gdje CNC glodanje za prototipove medicinskih uređaja ima dobre rezultate. Omogućuje timovima prijelaz s koncepta na hardver koji se može testirati bez zaključavanja visokih fiksnih troškova.

Stroge tolerancije kojima možete vjerovati

Moderne više{0}}osne CNC glodalice redovito drže ±0,005 mm do ±0,025 mm na važnim značajkama kada su program i kontrola solidni. Za spojne površine, staze tekućine ili sučelja instrumenata ta je razina točnosti važna. Za razliku od mnogih aditivnih procesa koji zahtijevaju tešku naknadnu-obradu da bi se postigla slična preciznost, CNC proizvodi geometriju izravno iz čvrstog materijala.

Pravi medicinski{0}}materijali

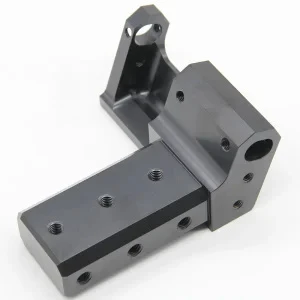

CNC radi s istim materijalima koji se koriste u proizvodnji: Ti-6Al-4V i ELI stupnjevi za implantate, nehrđajući 316L za instrumente i kućišta, PEEK za radioprozirne ili polimerne dijelove visoke-čvrstoće i medicinski aluminij ili acetal za komponente koje se ne mogu ugraditi. Možete procijeniti mehaničku izvedbu, otpornost na sterilizaciju i biokompatibilnost koristeći materijale koji odgovaraju ili su vrlo bliski konačnom uređaju. Sposobantvornica medicinske CNC strojne obradeodržava certificirane zalihe uz potpunu sljedivost.

Nema troškova alata, brz obrt

Nema kalupa za rezanje. Kada je CAM program spreman, rezanje može početi. Jednostavni do umjereno složeni medicinski prototipovi često se isporučuju za 3-7 radnih dana. Složeniji rad s 5 osi obično traje 5–12 dana, ovisno o materijalu i završnoj obradi. Ova brzina podržava stvarnu iteraciju dizajna.

Jednostavne promjene dizajna između rundi

Ako je usko-potrebno podešavanje, zazor treba proširiti ili se kritična dimenzija promijeni nakon prve serije, ažurirate CAD, ponovno -programirate i izrežete sljedeći set. Trošak svake promjene dizajna ostaje relativno nizak u usporedbi s modificiranjem tvrdog alata. Ta je fleksibilnost jedan od najjačih razloga zašto timovi birajuCNC obrada malih serija za medicinske dijelove.

Glatki put od prototipa do proizvodnje

Isti CNC procesi, uređaji i metode inspekcije koji se koriste za prototipove često se mogu prenijeti u-maloserijsku proizvodnju. Kada volumeni kasnije opravdaju kalupljenje ili druge -metode velikog volumena, lekcije i podaci iz CNC-a prenose se čisto. Mnogi timovi ostaju uz CNC kroz kliničke izrade i rano puštanje na tržište jer je proces stabilan i dobro dokumentiran. Ovaj kontinuitet je još jedna praktična prednostCNC glodanje za prototipove medicinskih uređaja.

Pravi proces ovisi o količini, potrebama izvedbe i fazi razvoja:

Cijena: 3D ispis obično je najjeftiniji za jednokratne-vizualne modele. CNC ima višu cijenu po-dijelu, ali nema alata. Injekcijsko prešanje zahtijeva visoku prethodnu opremu (često tisuće do desetaka tisuća dolara), ali nisku jediničnu cijenu po volumenu.

Brzina: 3D ispis može biti najbrži za jednostavne oblike. CNC je konkurentan kada su potrebni funkcionalni metalni-ili dijelovi od polimera visokih performansi. Kalupljenje je najsporije dok se alat ne dokaže.

Čvrstoća i vjernost materijalu: CNC je jači za-nosive dijelove ili dijelove koji se mogu sterilizirati jer koristi izotropne proizvodne-klase. Mnogi 3D-ispisani materijali još uvijek zaostaju u dugoročnim-mehaničkim svojstvima ili kemijskoj otpornosti.

Površinska obrada: CNC obično daje bolje -strojno obrađene ili polirane površine prikladne za medicinsku upotrebu. 3D ispisi često zahtijevaju sekundarnu završnu obradu.

Idealna količina: 3D ispis dobro funkcionira za 1–5 vizualnih dijelova ili-fit dijelova. Kada su funkcionalno testiranje ili stvarni materijali važni, CNC strojna obrada naspram 3D ispisa za medicinske prototipove obično daje prednost CNC-u. Kalupljenje postaje praktično nakon što se dizajn zamrzne i količine prijeđu otprilike 500–1000 komada.

Za većinu timova ranog-do-srednjeg stadija koji trebaju 5-50 funkcionalnih dijelova, CNC ostaje praktična sredina.

Tim za medicinske uređaje trebao je malu seriju funkcionalnih prototipova za precizni kirurški instrument. Dijelovi su zahtijevali stroge geometrijske tolerancije na spojnim karakteristikama, biokompatibilni nehrđajući čelik 316L i površinsku obradu prikladnu za pokuse sterilizacije. Promjene u dizajnu očekivale su se nakon početnog testiranja i kliničkog pregleda.

Koristeći više{0}}osno CNC glodanje iz certificiranog 316L zaliha, prvi-dijelovi artikla stigli su za 11 dana s punim izvješćima o dimenzijama. Dvije iteracije dizajna uslijedile su tijekom sljedećih pet tjedana, a svaka je proizvedena kao serija od 12-15 komada. Konačni prototipovi zadovoljili su montažne i funkcionalne zahtjeve uz samo manje prilagodbe. Nedostatak troškova alata i mogućnost brze iteracije držali su fazu prototipa na rasporedu. Ovakav ishod tipičan je kada timovi rano u razvoju koriste CNC strojnu obradu malih serija za medicinske dijelove.

Nekoliko čimbenika utječe na cijenu i raspored CNC glodanja za prototipove medicinskih uređaja:

Izbor materijala (titan i PEEK koštaju znatno više od aluminija ili acetala)

Geometrijska složenost i broj postavki (rad s 5 osi povećava vrijeme)

Zahtjevi tolerancije i dubina pregleda

Količina (troškovi postavljanja bolje se amortiziraju između 10–50 komada)

Završna obrada površine, pasivizacija, poliranje ili koraci čišćenja

Potreba za dokumentacijom (materijalni certifikati, FAIR, CMM izvješća)

Jednostavni medicinski prototipovi od aluminija ili plastike često počinju u rasponu od 150 do 400 USD po dijelu. Dijelovi od nehrđajućeg čelika obično koštaju između 250-700 USD. Funkcionalne komponente od titana ili kompleksnog PEEK-a obično se kreću od 500 USD do 2 USD,500+ ovisno o veličini i značajkama. Rok isporuke obično traje 3-10 radnih dana za standardni posao; opcije žurbe dostupne su kada su rokovi kratki. Na pitanja kao što je koliko košta CNC medicinski prototip najbolje je odgovoriti ponudom koja se temelji na vašoj stvarnoj geometriji i zahtjevima.

Nije svaka radionica spremna za medicinski rad. Potražite ove točke kada ocjenjujete proizvođača prototipa medicinskog uređaja:

Dokazano iskustvo s medicinskim komponentama i procesima usklađenim sa zahtjevima ISO 13485

Mogućnost isporuke certifikata o materijalu i puna sljedivost serije

In-inspekcija ili strogo kontrolirana inspekcija (CMM, optičko mjerenje, analiza površine)

Responzivna inženjerska komunikacija i jasne NDA prakse

Spremnost za podršku iterativnom dizajnu bez visokih minimalnih količina narudžbe

Pouzdani dobavljač medicinskih prototipova po narudžbi tretira prototipove kao temelj za kasniju proizvodnju, a ne kao jednokratni-posao. Jasna dokumentacija, kontrola procesa i otvoreni tehnički dijalog smanjuju rizik dok se uređaj kreće prema kliničkim ili regulatornim fazama. Rani odabir pravog proizvođača prototipa medicinskog uređaja može značajno uštedjeti vrijeme i naknadne prerade.
