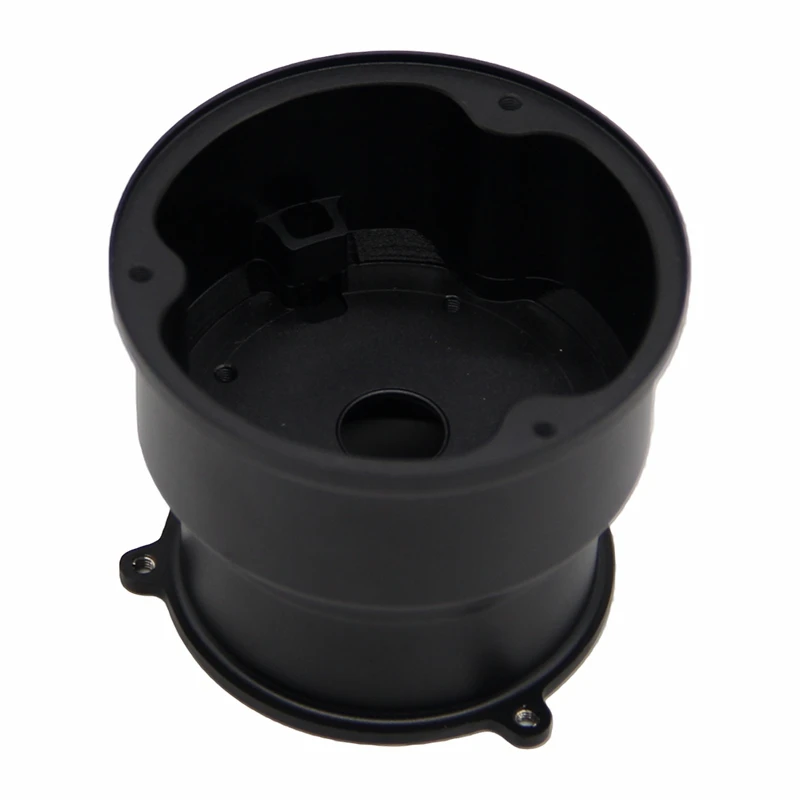

Osnovne prednosti

Tradicionalni ekstrudirani hladnjaki ograničeni su geometrijom matrice, jednostavnim profilima rebara i dužim vremenom izrade alata. CNC glodanje uklanja ta ograničenja, što ga čini preferiranim izborom za prilagođena toplinska rješenja visokih-učinkovitosti - posebno u malim-do-srednjim količinama.

Šest ključnih prednosti:

Neograničena geometrija peraja:

ravne peraje, peraje s iglama, poprečni-rezani, kosi i 3D nizovi - maksimizirajući površinu i učinkovitost protoka zraka.

Nema troškova alata i brza izrada prototipova:

od crteža do uzorka u 5-7 radnih dana, ubrzavajući razvoj proizvoda.

Integrirane značajke montaže:

rupe za montažu, navoji, igle za poravnanje i žljebovi za-cijevi za toplinu obrađeni u jednoj postavci, smanjujući korake montaže.

Visoka ravnost baze:

moguće je postići ravnost baze do 0,01 mm, smanjujući toplinski otpor kontakta.

Hibridna sposobnost aluminij-bakar:

bakrena baza s aluminijskim rebrima za optimalnu ravnotežu toplinske vodljivosti i težine.

DFM toplinska optimizacija:

inženjerske preporuke o debljini peraja, razmaku i rasporedu na temelju vaših toplinskih ciljeva i CFD rezultata.

Odabir materijala

Izbor materijala uvjetovan je toplinskim svojstvima, težinom, cijenom i krajnjom primjenom.

Aluminij 6061-T6 - Svestrani standard

Toplinska vodljivost ~167 W/(m·K), izvrstan omjer čvrstoće-i-težine i dobra obradivost. Dobar izbor za većinu potrošačke i industrijske elektronike. Minimalna debljina rebra ~0,5 mm s 5-osnim glodanjem.

Aluminij 6063-T5 - za složene geometrije peraja

Veća toplinska vodljivost (~201 W/(m·K)) i bolje ponašanje pri ekstruziji / oblikovanju. Korisno za peraje visokog -omjera (do ~12:1 uz oprez) i nudi ujednačeniji anodizirani izgled.

Bakar C110 - Maksimalna toplinska vodljivost

Toplinska vodljivost ~388 W/(m·K) - otprilike 2,3 × one od 6061 aluminija. Najprikladniji za aplikacije ultra-velike-gustoće snage (laseri, poluvodiči snage, RF pojačala). Često se koristi kao osnovna ploča u kombinaciji s aluminijskim lamelama za dobar kompromis-učinak težine.

AlSiC / bakar-volfram - za ekstremne toplinske primjene

Projektirani kompoziti s prilagođenim CTE (koeficijentom toplinske ekspanzije) koji odgovaraju poluvodičkim podlogama. Koristi se u zrakoplovstvu, obrani i elektronici visoke-pouzdanosti.

Usporedba toplinske izvedbe materijala

Materijal	Toplinska vodljivost (W/m·K)	Gustoća (g/cm³)	CTE (ppm/stupanj)	Obradivost	Relativni trošak	Tipične primjene
6061-T6	~167	2.70	23.6	Izvrsno	Niska	Opća elektronika
6063-T5	~201	2.70	23.4	Izvrsno	Niska	Složene strukture peraja
C110 Bakar	~388	8.96	16.8	Dobro	visoko	Baze-gustoće velike snage
AlSiC	~170–200	~2.90	7–12	Fer	Vrlo visoko	Zrakoplovstvo, visoka-pouzdanost

Usporedba procesa

CNC glodanje u odnosu na ekstruziju aluminija

Extrusion is cost-effective for high volumes (typically >5000 komada) s jednostavnim profilima. CNC glodanje je poželjno za prilagođene geometrije, integrirane značajke i količine ispod nekoliko stotina komada, gdje su ukupni troškovi i vrijeme isporuke povoljniji.

CNC glodanje u odnosu na lijevanje pod pritiskom

Odljevci pod pritiskom mogu patiti od poroznosti koja smanjuje efektivnu toplinsku vodljivost i općenito imaju manje tolerancije dimenzija. CNC glodanje pruža-materijal bez poroznosti, veću preciznost i nema troškova alata - što ga čini-prikladnim za izradu prototipova i-produkciju srednjih količina.

CNC glodanje u odnosu na Skived-Fin hladnjake

Skived peraje postižu vrlo visoke omjere širine i visine (obično do ~30:1 u proizvodnji), ali su ograničenog oblika i orijentacije. CNC glodanje nudi vrhunsku slobodu dizajna, uključujući strukture pod kutom, igle i 3D rebraste strukture.

Mogućnosti dizajna

Djelujemo kao vaš partner za termalni-dizajn, a ne samo dobavljač strojne obrade.

Inženjerstvo geometrije peraja

Iskustvo s ravnim perajama, perajama s iglama, poprečnim-rezanjem i kosim dizajnom. Minimalni razmak peraja 0,8 mm; maksimalni omjer širine i visine do ~15:1 uz pažljiv odabir alata i učvršćenja. 5-obrada osi omogućuje optimizirane kutove peraja za prirodnu ili prisilnu konvekciju.

Integrirane značajke

Pojedinačna{0}}strojna obrada montažnih rupa, navoja, klinova za poravnanje, utora-cijevi za grijanje i TIM džepova - smanjujući korake montaže i poboljšavajući kontrolu termalnog-sučelja.

Suradnja na toplinskoj simulaciji

Radimo s vašim CFD modelima (Icepak, FloTHERM, 6SigmaET, itd.) kako bismo uskladili tolerancije obrade s toplinskim ciljevima. Kao grubi vodič, odstupanje od ravnosti baze-povećava toplinski otpor kontakta otprilike proporcionalno rezultirajućoj TIM vezi-debljini linije - koristimo ovo načelo za postavljanje specifikacija ravnosti za svaki projekt umjesto navođenja fiksnog koeficijenta.

DFM za toplinske performanse

Besplatna DFM analiza uključuje procjenu proizvodnosti peraja, provjere-smetnji alata i preporuke za termičku-optimizaciju.

Površinska obrada

Površinska obrada utječe i na toplinsko zračenje i na zaštitu od korozije.

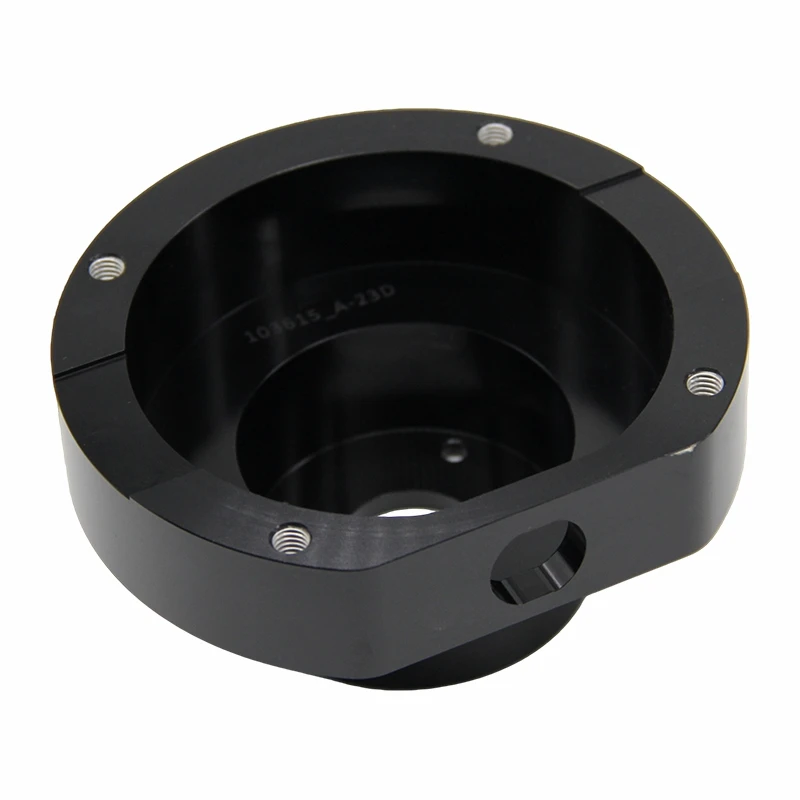

Crno eloksiranje - Maksimiziranje toplinskog zračenja

Povećava emisivnost s približno 0,05 (goli aluminij) na 0.85+ (crno eloksiran). U sustavima u kojima dominira prirodna{3}}konvekcija-, to može smanjiti ukupni toplinski otpor za približno 5-15%, s točnim povećanjem ovisno o radnoj temperaturi i relativnom doprinosu zračenja u odnosu na konvekciju. Preporuča se za većinu kućne elektronike.

Prozirno/tvrdo eloksiranje - Zaštita od korozije

Tip II za opću otpornost na koroziju; Tip III (tvrdoća HV 400+) za teške industrijske ili vanjske uvjete. Nešto niža emisivnost od crne anodizacije.

Bezelektrični nikal na bakrenim hladnjakima

Standardni anti{0}}tretman bakra. Ujednačena oplata (obično ±2 μm) s minimalnim utjecajem na toplinsku vodljivost. Za kontaktna područja dostupna je selektivna pozlata.

Žljebovi toplinskog sučelja (TIM).

Precizni TIM utori s tolerancijom od ±0,02 mm za jednoliku debljinu TIM-a i dosljednu kontaktnu toplinsku otpornost.

Industrije i primjene

Energetska elektronika:

pretvarači, pretvarači i motorni pogoni. Rješenja visoke-snage-koristeći bakar-bazu + aluminij-hibridne strukture rebara sa strogom kontrolom ravnosti-baze.

Telekom i 5G bazne stanice:

PA moduli i RF prednji{0}}hlađeni - nizovi pinova-visoke-gustoće-rebara od aluminija 6063 za nisko-profilne dizajne.

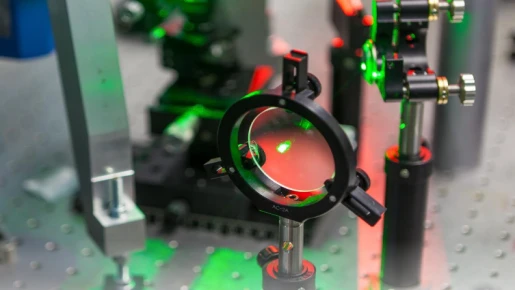

Laserski i optički sustavi:

precizna kontrola temperature za laserske diode i optičke module - bakrene mikro-kanalne strukture s CTE-usklađenim bazama.

EV & automobilska elektronika:

ugrađeni -punjači (OBC), BMS i moduli napajanja - dizajn-otporan na vibracije usklađen s relevantnim standardima automobilske kvalifikacije.

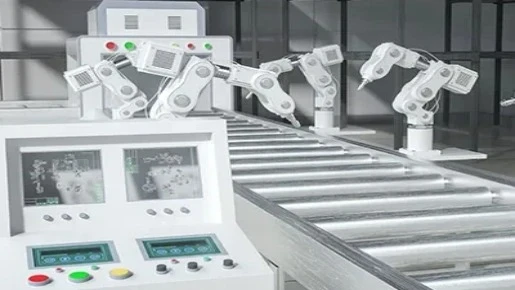

Industrijska automatizacija i robotika:

servo pogoni i industrijska računala - integrirani hladnjak-kao-dizajni kućišta s IP-označenim utorima za brtvljenje.

Medicinski i znanstveni instrumenti:

MRI gradijent-zavojnica za hlađenje i precizna dijagnostička oprema - dostupna biokompatibilnost i pakiranje u čistim sobama.

FAQ

P1: Koliki je minimalni korak rebara za CNC-glodane hladnjake?

Pouzdano možemo postići minimalni razmak rebara od 0,8 mm, s debljinom rebra od samo 0,5 mm.

P2: Kako crna anodizacija utječe na toplinsku otpornost?

Black anodizing significantly increases surface emissivity (from ~0.05 to >0,85), obično smanjujući ukupni toplinski otpor za približno 5–15% u sustavima u kojima dominira prirodna -konvekcija-. Korist je manja u-sustavima s prisilnim dovodom zraka gdje zračenje manje doprinosi ukupnom prijenosu topline.

P3: CNC glodanje naspram ekstruzije - što je bolje za prilagođene hladnjake?

CNC glodanje općenito je poželjno za količine ispod nekoliko stotina komada, složene 3D geometrije i integrirane značajke. Ekstruzija je troškovno-učinkovitija za velike-standardizirane dizajne.

P4: Možete li obraditi bakrene hladnjake?

Da. Specijalizirani smo za aluminijsko-bakrene hibridne hladnjake, obično koristimo bakrene baze s aluminijskim lamelama za optimalnu ravnotežu toplinskih performansi i težine.

P5: Koja je tolerancija ravnosti na osnovnoj površini?

Standardna ravnost je 0,02 mm, s visokim-zahtjevima za preciznošću koji se mogu postići do 0,01 mm.

P6: Pružate li podatke o ispitivanju toplinske-otpornosti?

Da. Prema potrebi možemo pružiti izvješća o ispitivanju toplinske-otpornosti ili koordinirati testiranje treće-strane.

P7: Koja je vaša minimalna količina za narudžbu?

Fleksibilna proizvodnja male{0}}količine počevši od 1 komada za prototipove.

P8: Koliko dugo traje izrada prototipova?

Standardni prototipovi traju 5-7 radnih dana. Za složene dizajne može biti potrebno 7-10 radnih dana.

P9: Možete li integrirati utore-za prešanje-cijevi?

Da. Strojno izrađujemo topli-utore za cijevi s odgovarajućim interferentnim pristajanjem za pouzdan toplinski kontakt.
